科普详解：PCBA加工从光板到贴满元器件的过程

东莞PCBA加工产品从光板到贴满元器件都经历过哪些关键的步骤？下面由我们专业的PCBA加工厂家为大家做详细的介绍：

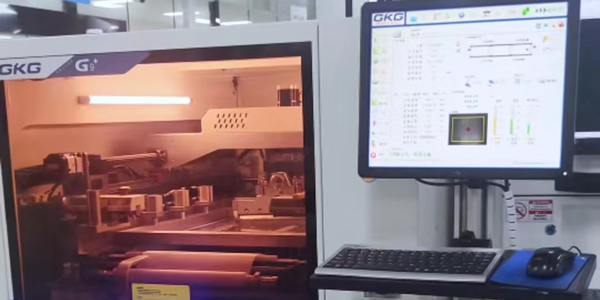

1、把裸板放进上板机传送带，把PCB运输到吸高印刷机，再制作精准的镂空钢网上，固体吸高被涂附到PCB焊盘上，随后进行SPI细高检测，检测提高印刷的偏移量、面积、体积、高度、短路等情况,良品会进入下一道工序贴片。

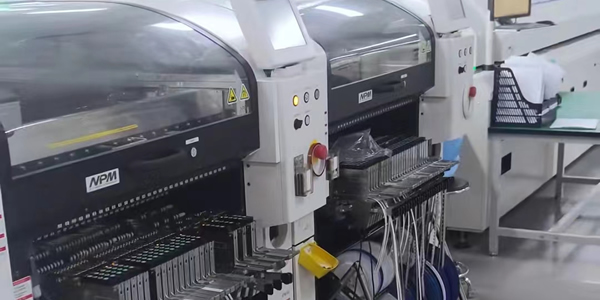

2、贴片加工是PCBA加工中重要的一环节，利用贴片机会把元器件精准快速的贴装到PCB上，紧接着PCB流经12弯区回流焊炉，在回流焊炉里固体吸高液化与元器件连接后再冷却固化，元器件就会被牢牢的焊接到PCB板上了。

3、焊接完成后，PCB会被我们的质检人员通过AOIG与X-RAY等对焊接情况进行光学检测，检测无误后贴片环节就完成了。

4、插件环节，通过插件机或者人工将元器件插入PCB板，插件经过检测后进入波峰焊炉，波峰焊炉会根据插件高低控制液体吸高，进行焊接完成后进行必要的炉后工艺剪角、后焊、板面清洗等，然后进行检测，测试、涂复，保证电路板和元器件正常运行，且寿命更长。

PCBA板再经过一系列组装与环境测试，就成生活中在使用的电路板了。
