东莞PCBA加工时功率电感下如何走线？这个问题要解答清楚首先要了解下涡流效应。涡流效应是当磁场穿过导体时，会见导体内形成电流，电流的流向又会形成一个反向的磁场，成为抵消的一部分点磁场，这个现象就叫做涡流向。

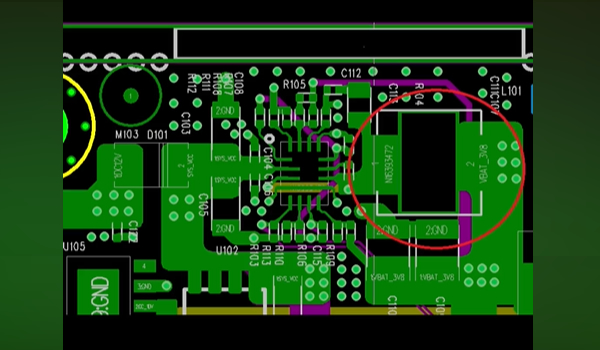

由于涡流向体的存在，若电感周边布线过大，反向同体就会产生涡流效应，影响电感磁通量，从而影响电感量。下图就是理想布线和不良布线的对比图片。
东莞PCBA加工电感出现并不是越宽越好，按照走线宽度和电流宽度设定走线线宽即可。还是因为涡流效应原理，电感下面同样也不能弧线和不同，容易引起涡流效应，容易将噪声引出反应，但是针对电感下方是否不同声音。
目前市面上的主流工控PCBA电感分为分为工字型，半屏蔽型与全屏蔽型。半屏蔽型和全屏蔽型的电感漏磁量很小，通常不会有涡流效应，所以有一种声音是建议屏蔽型电感下面铺铜，能起到更好的EMI效果！
