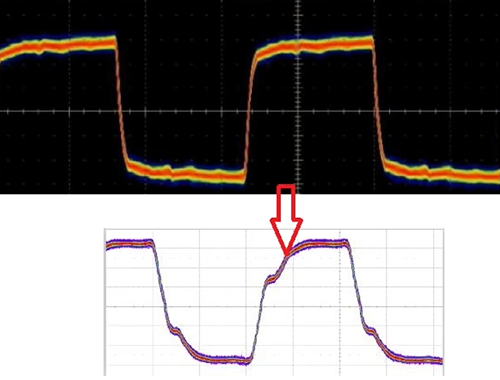

信号完整性工程师眼中完美的波形，是EMC工程师眼中的灾难。为什么CLOCK波形变成了三角波EMC测试才能通过。先说结论，信号上升沿越陡峭，上升时间越短，信号中叠加的高频斜波越多及信号的带宽越大。抛开枯燥的傅里叶公式不谈，当然PCBA代工厂工程也讲不明白。我们用一个100兆赫兹的正弦波形举例，我们给这个100兆赫兹波形叠加三次斜波及300兆赫兹信号。
在东莞PCBA加工厂家实际生产中给这个100兆赫兹波形叠加三次和五次谐波信号，我们在给这个100兆赫兹波形叠加，三次，五次，七次谐波信号，你是不是看出问题了？叠加谐波的层次越多，信号的形态越接近标准，波形信号上升时间越短，当叠加到217次谐波后，信息已经是标准clock波形了。
我们再来回顾一下这两个club信号陡峭的信号，内部夹杂的斜波更多，所以它产生的噪声更大，EMC测试也就难以通过了。
