电路pcba设计时的TVS管用法与实例介绍

电路pcba设计时您的TVS管用对了吗？今天东莞PCBA厂家为您解释相关的知识要点，希望可以帮助大家。

TVS管广泛应用于接口电路中，抑制信号线上的浪涌脉冲，对后级电路进行保护。由于东莞PCBA加工成本及物料统一等原因，有些直流电路接口处也在使用双向TVS同规格的单向和双向TVS管应对正向脉冲的保护能力是相同的，而面对负向脉冲。

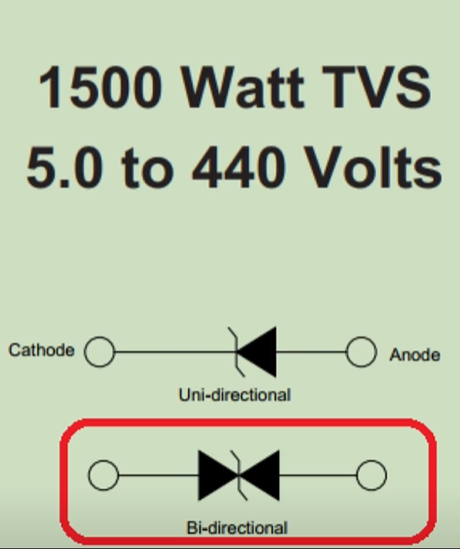

由于二极管本身的正向导通电压更低，单向TVS管，对负向脉冲的保护，反而更加有效，其本质原因是单向TVS和双向TVS的图案特性决定的。通常在高速信号接口处防静电的场景都使用双向的TVS，而对于大功率双向TVS都在什么场景下使用，我们用一个实例来给大家解释。

一款医疗设备PCBA的USB供电通讯产品。在用EFT进行USB线进行耦合架进行耦合测试±1000伏，信号和电源应该怎么处理，线路加了卡扣磁环，目前加了双向TVS管，共模电感，转TTL信号用串联磁珠，加1nF电容，电源加Y电容1NF。

医用电子产品PCBA在EMC测试中一种，目前电路是 USB转串口，隔离串口-- MCU，这个过程中信号有什么注意地方是TTL串口信号串电阻，磁珠，加TVS管，这样才能保障产品的性能稳定。
