功放PCBA电源完整性计算方法

在PCBA芯片设计的电路中各个模块本身都存在着本体的寄生与电容寄和问题。功放PCBA电路板上各部位的噪声频率也不同，所以你会发现，进线的端的都是几百微法的电容，传输线上是0.1U微法到几十微法电容，而芯片底部则是纳法到皮法级别的电容，这其实就是电源完整性设计的核心内容之一。

下图是一个标准的DC- DC电源输出波形，它的纹波包括电源的开关噪声，系统噪声，MOS管寄生电容带来的噪声等等，DC-DC电源的文波一致。我们有文章讲到过：功放PCBA代工代料板设计时1毫米线宽走多大电流，这里不详细介绍了。回到理论公式中来，你会发现系统中的变化电流通常是已知的，变化电压的要求在芯片手册中都能找到。

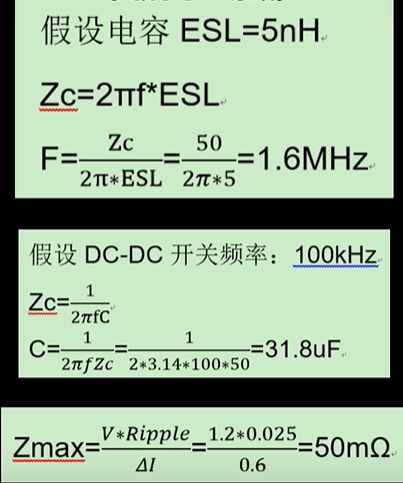

其实控制电压的波动，又回到了控制阻抗上来。我们举个实际例子如下，电源要求中根据阻抗计算公式，此电源系统中的阻抗为50毫欧，若阻抗超标，系统电压波动就会超标。

假设东莞PCBA加工产品的频率为100K赫兹，通过阻抗就能推导出系统允许的电容为31.8假设电容的寄生电感受五大风。我们还能算出来高频率是16兆赫兹。这就是说，31.8微瓦的电流能够使100K赫兹到16兆赫兹的频率条件下，阻抗小于50毫升以上，就是电源完整性的一个简单计数。

当然，计算PCBA电源完整性是一个非常复杂的过程，我们需要多方面的考虑，也需要在东莞PCBA加工生产中总结经验。
