功放PCBA电路板电感下面如何走线

功放PCBA电路板电感下面如何走线？首先我们来了解一下涡流效应，当磁场穿过导体时，会在导体内形成电流，电流的流向又会形成一个反向的磁场，从而抵消了一部分原磁场，这个现象就叫做涡流效应。

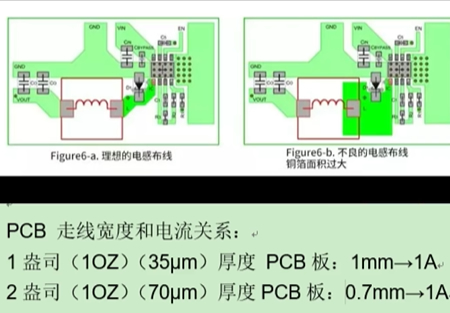

由于涡流效应的存在，若电感周边部件过大，功放PCBA板铜皮就会产生涡流效应，影响电感磁通量，从而影响电感量。下图就是理想布线和不良布线的对比图片，电感出现并不是越宽越好，按照走线宽度和电流宽度设定走线线宽即可。还是因为涡流效应的原理，电感下面同样也不能布线和铺铜，容易引起涡流效应，也容易将噪声引出反应。

针对于电感下面是否铺铜一直存在争议。目前市面上的主流电板分为工字型，半屏蔽型和全屏蔽型，半屏蔽和全屏蔽的电板漏磁量很小，通常不会有涡流效应，所以有一些东莞PCBA加工行业专家是建议屏蔽型电感下方不铺铜，能起到更好的EMI效果。
