很多工程师都知道在PCBA加工产品时图高速信号需要测量一个值，它就是眼图。眼图是指应用实验的方法估计和改善传输系统性能时在示波器上观察到的一种图形。我们知道数字电路所处理的信号一般是存在着二级数字信息的矩形脉冲，能够反应波形的细节，观察上升下降点，扩充与单向性等，而眼图能够体现信号的点的特征，常见的衡量。交流眼高一点宽是有用，占空，平等，通过这些特征能够很好的提供数字信号的质量，因而眼图的分析是数字系统信号完整性分析的关键之一。东莞PCBA厂为您详细解答相关问题：
眼图是怎么形成的？

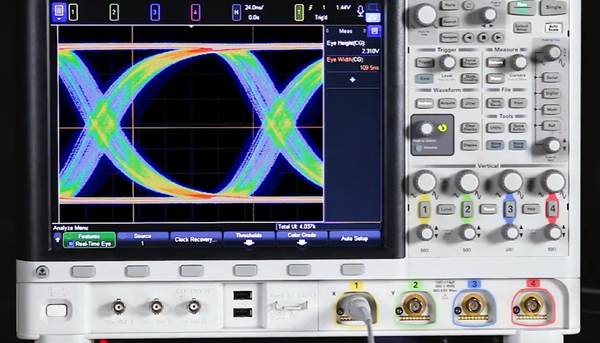

对于数字信号，其高变频与低电频的变化可以有多种区别，组合三个B为例，可以有00到11共八种组合，在时域上足够多上面的序列。按某一个基准点对齐，然后将其波形笔叠加起来，就形成了眼图。
根据眼图如何分配信号质量。
眼图反映了信号的噪声和抖动，在纵轴电压轴上体现为电压的噪声，在横轴时间轴上体现为11个抖动，当存在噪声时，噪声将叠加在信号上，观察到了眼图的设计也变得模糊不清，又同时存在脑尖串角，眼睛将张开的更小。一般眼图的点击都会越大，眼图越高代表信号源的越好。
