PCBA电路板不能直角走线原因

PCBA电路板能不能以直角走线？很多PCB设计指南手册上都专门指出，对于关键的高速信号线是不能以90度拐角必须以两个135度角来实现。在PCB layer的软件里，就是选择45度走线模式。为什么会有这样的规定？今天东莞PCBA加工厂家为大家详细解答。

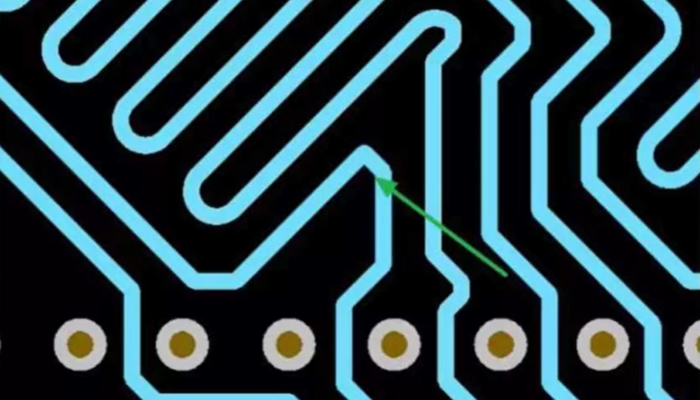

在PCBA电路板上若有直角会对信号质量带来负面影响吗？答案是肯定的。走线直角拐角部分的铜箔宽度比直线走线的铜箔宽度要宽一些，约为正常线宽的1.414倍，会造成直角折弯处的特性，阻抗突变，这对于普通信号走线不会造成问题，但对于高速传输线来说，特性阻抗变化则会带来信号反射，使得信号质量变差，同时，拐角处的额外寄生电容也会对信号的传输，造成延误影响。

此外，直角尖端容易发射或接收电磁波，还会产生阻抗。总的说来，建议大家再进行PCBA设计时禁止出现直角。无论是普通的信号线、高速数字信号传输线，还是RF传输线，一律设计成钝角。
